Вакуумна{0}}игла за асистирана биопсия на гърдата (VABB), като основен инструмент в модерната минимално инвазивна диагностика на гърдата, нейният дизайн и прецизност на производство директно определят качеството на биопсичните проби и хирургическата безопасност. Със своята усъвършенствана платформа за прецизно производство и строга система за контрол на качеството, Manners се утвърди като професионален производител в тази област с висок-технически-праг. Тази статия ще извърши-задълбочен анализ на техническите принципи, основните компоненти на иглите за-асистирана биопсия на гърда с вакуум и прецизния производствен процес на Manners.

I. Технически принципи и състав на системата

Системата за-подпомогната вакуумна биопсия на гърдата позволява ефикасно и минимално инвазивно вземане на тъканни проби от лезии на гърдата чрез комбиниране на засмукване с отрицателно налягане и технология за ротационно рязане. Принципът му на работа може да се обобщи като"позициониране – адсорбция – рязане – извличане". Под ръководството на оборудване за изображения (като мамография, ултразвук или ядрено-магнитен резонанс), иглата за биопсия се пробива точно в целевата област. При активиране прорезът за пробата от страната на върха на иглата се отваря и интегрираната вакуумна система генерира отрицателно налягане в прореза, изтегляйки и здраво адсорбирайки свободната гръдна тъкан. Впоследствие вътрешната режеща канюла се върти или върти възвратно-постъпателно с висока скорост, отрязвайки цилиндрична тъканна проба в прореза като "перфоратор". Накрая, вакуумът транспортира изрязаната тъканна проба през вътрешния канал на иглата към външно събирателно устройство. Целият процес позволяваединична пункция с множество проби, като се получават достатъчно непрекъснати тъканни проби с-форма на ленти.

Пълната игла за биопсия на гърда-с помощта на вакуум се състои главно от три прецизни метални компонента:

Връх на иглата: Отговаря за пробиването на кожата и гръдната тъкан; неговата острота и геометрична форма влияят пряко върху устойчивостта на пробиване и дискомфорта на пациента.

Канюла за проба Notch: Куха тръбна структура със специално оформен и оразмерен прорез отстрани, където се извършва тъканна адсорбция и разрязване. Геометричният дизайн на прореза е от решаващо значение за целостта на пробата.

Режеща канюла: Телескопиран вътре в канюлата с вдлъбнатина на пробата, той реже тъкан в жлеба чрез високо-скоростно движение. Гладкостта на вътрешната му стена и остротата на режещия му ръб определят ефективността на рязане и качеството на пробата.

II. Прецизното производство на Manners: съсредоточено върху гражданските стругове

Ядрото на производственото предимство на Manners се крие в екстремното приложение наСтругове с плъзгаща се глава. Високо-прецизните стругове с плъзгаща се глава, представени от Citizen L12-1M7, интегрират множество възможности за обработка, като струговане, фрезоване, пробиване и нарязване на резба, завършвайки много{6}}процесна обработка на сложни части с едно затягане. Това елиминира вторичните грешки при затягане и е ключът към постигане на прецизност на микронно ниво.

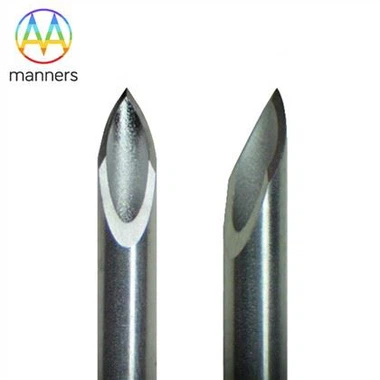

1. Прецизно фрезоване на върха на иглата

Върхът на иглата е най-предизвикателният от гледна точка на технологията компонент. Използвайки Citizen L12-1M7, Manners използва a0,4531{2}}инча (приблизително 11,5 мм) фреза с плосък край, прецизно програмиране на траектории на инструмента за фрезоване на три сложни извити повърхности на върха на иглата стъпка-по-стъпка и образуване на остър режещ ръб. Целият процес отнема около 30 минути, като се гарантира симетрия, острота на режещия ръб и концентричност спрямо оста на канюлата. Всяка лека асиметрия може да доведе до отклонение на игления тракт или повишено увреждане на тъканите по време на пункцията.

2. Прецизно нарязване и маркиране на канюлата с прорез

Производството на този компонент включва прецизно нарязване и лазерно маркиране. Процесът на нарязване също се извършва на струг Citizen. С помощта на вретено с висока-твърдост и прецизни инструменти, прозорец за вземане на проби с прецизен размер,-без грапавини, се фрезова върху страничната стена на канюлата с тънки-стени. Впоследствие JPT машина за лазерно маркиране маркира повърхността на канюлата. Като абез{0}}контактен,-метод на обработка без напрежение, лазерното маркиране гравира постоянни скали, идентификатори или серийни номера върху повърхността от неръждаема стомана, което позволява позициониране в дълбочина по време на операция и проследимост на продукта-с маркировки, устойчиви на износване от стерилизация или употреба.

3. Много-процесно формоване на режещата канюла

Режещата канюла има най-сложния производствен процес, включващ развалцоване, обработка на челната повърхност, вътрешно скосяване, нарязване и други стъпки. Стругът Citizen завършва тези процеси последователно:

Първо, прецизно разширяване на края на тръбата, за да се осигури надеждна връзка със задвижващите компоненти;

След това, обработка на челната повърхност и създаване на вътрешна фаска, за да се осигури гладко свързване с вътрешната стена на канюлата на пробата, намаляване на триенето и остатъците от пробата;

И накрая, извършване на прецизна обработка, като нарязване на определени позиции.

Всички процеси се извършват с едно затягане, осигуряващо позиционна точност между функциите за прецизно, плавно рязане.

III. Процеси на повърхностна обработка, осигуряващи биосъвместимост и издръжливост

Дългосрочната-ефективност и безопасност на медицинските устройства зависят в голяма степен от състоянието на тяхната повърхност. Manners оборудва компонентите на иглата за биопсия с пълна производствена линия за повърхностна обработка.

1. Пясъкоструене

Канюлите за проби и режещите канюли се подлагат на пясъкоструене: абразивите със специфични размери на частиците (напр. двуалуминиев оксид) удрят повърхностите на компонентите под сгъстен въздух. Това образува равномерна матова повърхност, елиминира следите от машинна обработка и постига постоянна грапавост на повърхността-улеснявайки последващото пасивиране.

2. Пасивиране

Всички компоненти от неръждаема стомана 316 изискват пасивиране. Маниерите приемат анекологичен{0}}процес на пасивиране с лимонена киселина, химическо отстраняване на свободни частици желязо и други замърсители, вградени в повърхността по време на обработката. Това насърчава образуването на плътен, равномерен, химически стабилен пасивиращ филм от хромен оксид върху повърхността от неръждаема стомана-, което е ключът към предотвратяване на точкова корозия и корозия в пукнатини, като значително подобрява дългосрочната -устойчивост на корозия в-съдържащи хлорид телесни течности.

3. Електрополиране

След пасивиране компонентите се подлагат на електрополиране. При определени електролити и ток,селективно анодно разтваряненастъпва, за предпочитане премахване на микроскопични повърхностни издатини. Това постига две основни цели:

Значително намалява грапавостта на повърхността, като прави вътрешните и външните стени изключително гладки, за да минимизира триенето на тъканите и адхезията на пробата;

Допълнително повишава устойчивостта на корозия и стабилизира пасивиращия филм.

4. Ултразвуково почистване

След множество процеси на машинна обработка и обработка, 微量 грес, частици или химически реагенти могат да останат върху повърхностите на компонентите и сложните вътрешни кухини. Маниери използвамного{0}}резервоарно ултразвуково почистване, използвайки „кавитационния ефект“ на високо{0}}честотните звукови вълни в почистващата течност. Това генерира и спуква безброй микромехурчета, създавайки ударни вълни, които проникват във всеки малък ъгъл на устройството за цялостно физическо почистване-поставяйки солидна основа за окончателна стерилизация и асептично опаковане.

IV. Строг контрол на качеството и система за сертифициране

Целият производствен процес на Manners работи в двойната рамка наISO 13485 (Система за управление на качеството на медицинските изделия)иISO 9001. От получаването на суровината всички материали от неръждаема стомана 316 трябва да предоставят сертификати за съответствие с RoHS-и пълни доклади за материалите. При-линейните и крайните проверки се използват щифтови габарити, дебеломер, инструменти за измерване на 2D изображения и други инструменти за извършване100% проверкана ключовите размери на компонентите (напр. вътрешен/външен диаметър, размер на прореза, ъгъл на режещия ръб), като се гарантират толеранси в рамките на изключително строгите изисквания за±0,01 мм. Освен размерите, функционалните тестове се извършват върху остротата на режещия ръб, гъвкавостта на сглобяването и плавното движение на компонентите.

Заключение

Производството на вакуум{0}}игли за биопсия на гърда представлява дълбока интеграция на минимално инвазивна хирургия и прецизно инженерство. Чрез въвеждането на високо-прецизни машинни инструменти като Citizen L12-1M7 и изграждането на цялостна верига от процеси, обхващаща лазерна обработка, химическо пасивиране, електрополиране и ултразвуково почистване, Manners постига пълен-контрол на прецизността на процеса на трите основни компонента на иглата за биопсия – отформиране на микрон{0}}нивокъмнанометрово{0}}оптимизиране на повърхността. Това не само гарантира надеждност на продукта, безопасност и ефективност на вземане на проби по време на операция, но също така демонстрира международните стандарти, постигнати от китайските производители на високо-медицинско оборудване в ключови технологии за процеси, осигурявайки солидна хардуерна основа за ранна и точна диагностика на заболявания на гърдата.
